Práctica 3

Programación I

1 Programas Interactivos

Desde el punto de vista del código, un programa es un conjunto de definiciones de constantes, funciones y expresiones que calculan valores. Un compresor de archivos es un ejemplo de programa por lotes. El programa que maneja un cajero automático es un ejemplo de programa interactivo. Sin embargo, desde el punto de vista de la ejecución del programa; hay dos grandes categorías que pueden ser identificadas. Los programas llamados programas por lotes, que una vez lanzado el proceso no necesitan ningún tipo de interacción con el usuario; y los programas interactivos, que una vez iniciados esperan la intervención del usuario (o de eventos producidos por computadoras) para llevar a cabo sus funciones.

Las funciones que hemos visto y construido hasta el momento son programas por lotes; por ejemplo, el programa que calcula el monto total de comprar cuadernos y lápices en la librería El lápiz curioso. En este caso, como en los otros ejercicios y ejemplos, una vez dados los datos de entrada e iniciado el programa simplemente esperamos a que éste termine para obtener el resultado.

Ahora veremos programas interactivos, donde el programa una vez iniciado espera por ciertos eventos provocados por el usuario, para dar una respuesta, quedando luego a la espera de la siguiente interacción.

Cuando decimos que "el usuario produce un evento" este usuario puede estar haciendo referencia a una persona usuaria, a un programa de la máquina local (posiblemente escrito en un lenguaje diferente a racket) o a un programa en otra computadora.

1.1 Eventos y manejadores de eventos

Los programas reciben información de su entorno a través de eventos. La palabra evento tiene un significado un poco diferente en nuestro idioma, aunque la utilizaremos en programación para describir la ocurrencia de alguna situación para la que un programa está preparado y debe tomar una determinada acción.

Un evento se da cuando se presiona una tecla del teclado, cuando se mueve el mouse o se presiona uno de sus botones, cuando otro programa envía un mensaje, cuando el reloj interno de la computadora marca el paso del tiempo (ticks), etc.

La idea fundamental de un programa interactivo es que ante cierto evento el programa llevará a cabo cierta acción; dicha acción queda establecida a partir de la definición de una función llamada manejador de eventos. En el caso de un teclado, el manejador de eventos será una función que, dado un argumento (la tecla presionada), devuelve la acción a efectuarse. De este modo, el programa le indica al sistema operativo (en este caso DrRacket) qué acción deberá realizarse cuando el evento ocurra.

Supongamos que queremos escribir un programa que dibuja un círculo de un determinado color. Éste será azul cuando se presione la tecla "a", rojo cuando se presione la tecla "r" y verde cuando se presione la tecla "v". Presionar una tecla produce un evento, y el programa deberá responder al mismo ejecutando cierta acción. En este caso, la acción será cambiar de color el círculo dibujado.

1.2 Estado

Durante le ejecución de un programa, ante ciertos eventos, los correspondientes manejadores de eventos llevan a cabo acciones que cambian determinadas propiedades o valores dentro del programa. Dichas propiedades o valores serán lo que llamaremos el estado del programa. ¿Qué cambia? Esto es lo que deberemos preguntarnos cuando necesitemos determinar cómo será el ESTADO de un programa.

Durante la ejecución de un programa interactivo, el programa estará en un estado particular, el cual cambiará (por medio del manejador de eventos) ante la aparición de un evento.

En el ejemplo del círculo, aquello que cambia es el color del mismo. El estado del programa que queremos escribir deberá ser entonces un color. Aplicando nuestra receta de diseño, es momento de representar esta información. Decidimos hacerlo mediante un string, que podrá tomar los siguientes valores: "blue", "red" y "green":

; Estado es un string, que representa el color del círculo a dibujar en pantalla.

; Posibles valores:

; - "blue"

; - "red"

; - "green"

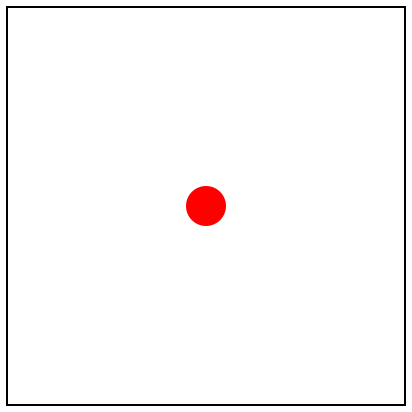

> (interpretar "red")

1.3 Expresiones big-bang

Para usar esta función, debemos primero haber definido cómo se representa e interpreta el estado del programa, y elegir un valor inicial para el mismo. Asimismo, debemos definir los distintos manejadores de eventos y asociarlos con los correspondiente tipos de eventos. La estructura de una expresión big-bang es la siguiente.

Tenemos entonces que big-bang recibe dos argumentos: el estado inicial y una lista de parejas. De estas parejas, sólo una es obligatoria (to-draw ...). Esta primera pareja nos indica cómo interpretar el estado actual (en nuestro caso, como una imagen, y la función interpretar de más arriba nos sirve).

En nuestro ejemplo, la expresión big-bang que debemos evaluar será como sigue.

(big-bang "blue"                   ; estado inicial del sistema

[to-draw interpretar]    ; dibuja en la pantalla

; el círculo en el estado actual

[on-key manejarTeclado]  ; cuando se presiona una tecla,

; la función manejarTeclado

; se invoca para manejar el evento)

Donde:

• el estado inicial es "blue";

• interpretar recibe el estado y dibuja una escena con el círculo en ese estado (inicialmente azul). Ver arriba para su definición.

• manejarTeclado recibe el estado actual y la tecla presionada, y devuelve el nuevo estado.

  ; manejarTeclado: Estado String -> Estado

  (define (manejarTeclado s k) (cond [(key=? k "a") "blue"]

  [(key=? k "r") "red"]

  [(key=? k "v") "green"]

  [else s]))

  Siempre que asociemos una función al evento on-key, esta tendrá dos argumentos: el estado actual y un string que representa la tecla que generó el evento. Y siempre devolverá un nuevo estado.

Ejercicio 1. Escriba el programa que cambia el color del círculo utilizando las definiciones de funciones y la expresión big-bang presentadas más arriba. Para esto, agregue los paquetes 2htdp/image y 2htdp/universe, y escriba las funciones y expresiones en el orden adecuado (recuerde que DrRacket sólo aceptará utilizar funciones que fueron definidas previamente).

1. Ejecute el programa y vea cómo funciona.

2. Modifique el programa de modo tal que

   • cuando se presiona la tecla espacio, el círculo vuelve al estado inicial;

   • cuando se presione la tecla "n", el círculo tome el color negro.

1.4 Sobre los otros manejadores de eventos

En los puntos suspensivos va una descripción del evento ocurrido, que es diferente de acuerdo al dispositivo de entrada que estemos utilizando. Por ejemplo, vimos que para el teclado es un string que representa la tecla presionada. Para el caso del reloj, no hay ninguna descripción, sólo sabemos que evento ocurrió y por lo tanto su tipo es el siguiente:

; manejarReloj: Estado -> Estado

En el caso del mouse, tenemos un ejemplo en las secciones siguientes. Pero podemos pensar que necesitamos saber qué tipo de evento ocurrió (se movió el mouse, se hizo click con algún botón, estamos moviendo con un botón presionado, etc), así como también las coordenadas donde este evento ocurre (dónde está el puntero del mouse). Por lo tanto es razonable pensar que esos puntos suspensivos se completan con dos números y algo que nos informe qué ocurre (racket elige un string para esto último):.

; manejarMouse: Estado Number Number String -> Estado

1.5 Sobre la condición de terminación

Si observamos la descripción del comportamiento de un programa interactivo, podemos ver que estos programas parecen estar diseñados para no terminar nunca. Siempre están a la espera de un nuevo evento, actúan en consecuencia cuando ocurre, y luego vuelven a esperar el siguiente evento. Esto es muy común en programas de este tipo, y en general suelen ser terminados desde fuera de la aplicación (por ejemplo, a través de una "X" en la ventana).

Sin embargo, también es posible que el propio programa decida dejar de manejar eventos y termine su ejecución. Para este fin, tenemos la cláusula stop-when en las expresiones big-bang. Esta cláusula recibe como pareja un predicado sobre estados. Es decir, una función cuyo tipo es: Estado -> Bool.

En tal caso, podemos volver a mirar la descripción de las secciones anteriores, ahora sin ignorar el paso 4. Observamos entonces que, luego de que un evento ocurra y el estado actual a sea actualizado a través del manejador de eventos correspondiente al nuevo estado b, la expresión (terminar? b) es evaluada. Si esta reduce a #true, entonces el programa termina sin intepretar el nuevo estado b a través del controlador de pantalla. En caso que reduzca a #false, entonces el estado b es intepretado en la pantalla y se pasa a esperar el siguiente evento.

2 Dibujando círculos

Ejercicio 2. Escriba un programa que dibuje un círculo color azul de radio 100 el cual vaya disminuyendo su tamaño con el paso del tiempo (es decir, con cada tick del reloj).

Observe que en este caso lo que cambia es el tamaño del círculo; esto será entonces el estado del programa.

Observe también, que dicho estado cambiará con el paso del tiempo; es decir, con los ticks del reloj, con lo cual se debe definir un manejador de eventos para la sentencia on-tick dentro de big-bang.

Para escribir el programa, escriba y complete las siguientes expresiones. Recuerde que el programa deberá ejecutarse habiendo elegido como lenguaje Estudiante principiante y habiendo incluido los paquetes 2htdp/image y 2htdp/universe.

1. Escriba y complete el siguiente controlador de pantalla.

   ; interpretar : Number -> Image

   ; transforma el estado del sistema en una imagen a mostrar a través

   ; de la cláusula to-draw

   (define

   (interpretar n)

   (place-image (circle  ... COMPLETAR ...) 150 150 (empty-scene 300 300)))

2. Con cada tick del reloj el círculo debe decrementar su tamaño; esto es, modificar su estado.

   Escriba y complete el siguiente manejador de reloj de modo tal que devuelva el predecesor de un número positivo y si el número es 0 devuelva 100.

   ; decrementar : Number -> Number

   ; Devuelve el predecesor de un número positivo.

   ; Si el número es 0, devuelve 100.

   (define (decrementar n) ...COMPLETAR...)

3. Escriba la siguiente sentencia big-bang que vinculará los eventos con sus correspondientes manejadores y complete el estado inicial.

   (big-bang ...COMPLETAR...                 ; estado inicial del sistema

   [to-draw pantalla]

   [on-tick decrementar])

4. Ejecute el programa y vea qué sucede.

5. Escriba la siguiente función incrementar y utilícela como el manejardor de eventos de reloj.

   ; incrementar : Number -> Number

   ; suma uno a su argumento

   (define (incrementar n) (+ n 1))

   Ejecute el programa y vea qué sucede.

6. Invente tres preguntas del estilo "¿Qué pasa si ...?" e implemente las respuestas en DrRacket .

   Por ejemplo: "¿Qué pasa si hago que decrementar reste uno siempre, incluso si su argumento es 0?"

3 Secuencia de colores

Ejercicio 5. Este programa comienza con el fondo de color blanco y un círculo en el centro de la escena. A medida que pasen los ticks del reloj irá cambiando el color del círculo central. Pasará por los siguientes colores: amarillo, rojo, verde y azul, en el orden presentado.

El estado del sistema guardará el color del círculo central de la escena.

Defina constantes para representar el ancho y el alto de la escena, así como el color de fondo. Defina cualquier otra constante que considere necesaria (por ejemplo, el tamaño del círculo a dibujar).

4 Un mini-editor de texto, primera parte.

Ejercicio 6.

Para este ejercicio, es necesario que se familiarice con la función text. Consulte la documentación y escriba algunos ejemplos. Además, en lugar de utizar la función place-image, utilizaremos place-image/align, que funciona levemente distinto. Además de leer la documentación, pruebe con la siguiente expresión:

Por ahora es suficiente con estas características para el editor. En prácticas siguientes iremos mejorándolo, hasta crear algo que pueda llamarse, sin avergonzarnos, editor de texto.

5 Vamos de paseo

Ejercicio 7. Agregue la siguiente línea al área de definiciones:

(define AUTO )

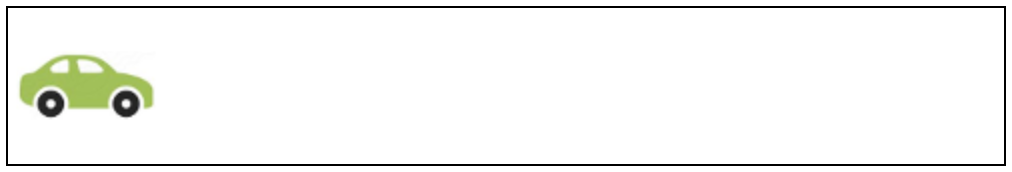

Se pide escribir un programa en el que el auto avance de izquierda a derecha sobre una imagen vacía, a razón de 3 píxeles con cada tick del reloj. La escena inicial debe ser similar a la siguiente:

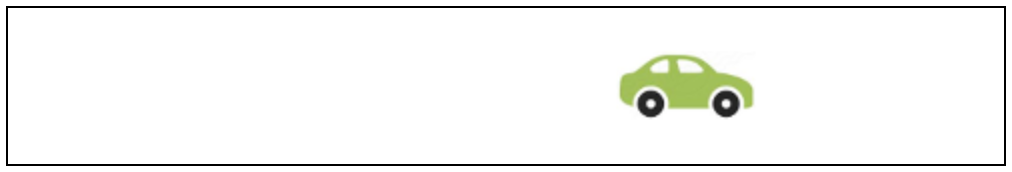

Luego de 100 ticks,

6 Imágenes como estado

7 Más dibujos

Ejercicio 9. En este ejercicio dibujaremos un objeto sobre una escena. Los posibles objetos a dibujar son un círculo o un triángulo, y estos pueden ser de color azul o verde. Para representar el estado utilizaremos un string, con la convención de que la primera letra representa la figura a dibujar ("t" o "c"), y la segunda letra el color de la figura ("a" o "v").

Por lo tanto, si queremos dibujar un círculo azul, el estado que lo representa será "ca". Deténgase y piense ¿Cuántos estados hay? ¿Qué string representa a cada uno de ellos?

Defina constantes para representar el ancho y el alto de la escena, así como el color de fondo. Defina cualquier otra constante que considere necesaria. Por ejemplo, la dimensión del objeto a dibujar.

La expresión big-bang deberá comportarse de la siguiente forma:

1. El estado inicial representa un triángulo verde.

2. La función que responde a la cláusula to-draw debe dibujar la figura indicada en el estado en una posición aleatoria. No se preocupe si la figura no cabe íntegramente en la escena. Sin embargo, la coordenada del centro del objeto sí debe estar dentro de la escena.

3. Si se presiona la tecla "t", la figura a dibujar debe pasar a ser un triángulo, manteniendo el color actual. Al presionar la "c", la figura pasa a ser un círculo, también conservando su color. No se preocupe si el objeto se mueve al presionar una tecla, aunque no cambie la forma.

4. Cada 1 segundo la figura debe cambiar de color, alternando entre azul y verde.

Recuerde diseñar todas las funciones que defina, y que en aquellas funciones que devuelven imágenes puede omitir los casos de test si así lo desea.

8 Huellas

Ejercicio 10. Busque en internet dos imágenes de huellas, un pie derecho y un pie izquierdo. Defina estas imágenes como dos constantes PIEDER Y PIEIZQ, respectivamente.

Se pide escribir un programa que simule una persona caminando que avance en línea recta de izquierda a derecha o de derecha a izquierda sobre una imagen vacía, a razón de un número impar de píxeles con cada tick del reloj. Tener en cuenta la orientación de las huellas según el sentido en que se avanza. Si llega a un extremo de la escena se considera que la persona gira y se dirige hacia el otro extremo. El estado del programa interactivo guardará la posicion central del pie que se encuentre apoyado en un momento dado. Se arranca con un pie apoyado mirando hacia la derecha. El pie que se dibuja sera el izquierdo si el estado es par o el derecho si es impar. Los pies deben aparecer enteros, no se permite una huella cortada.
