Campo Magnético generado por dos Bobinas
Circuito Equivalente:

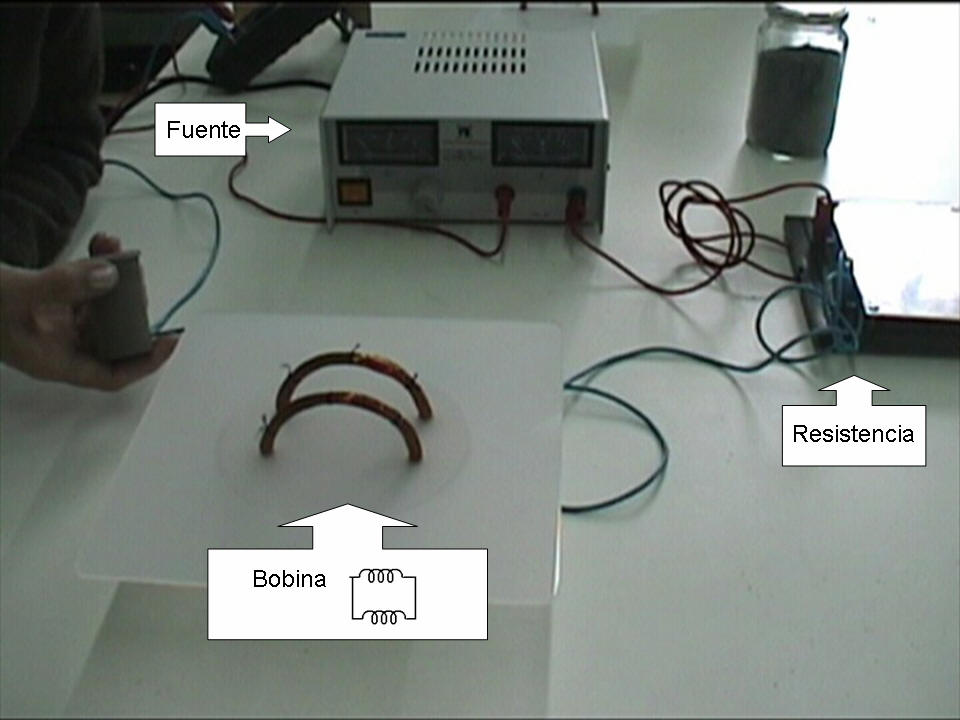

Experiencia

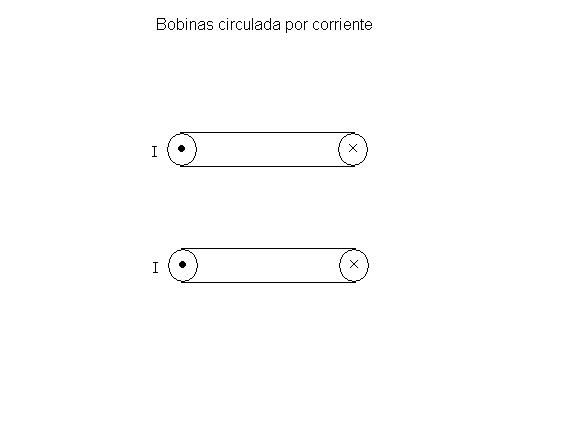

Descargue el siguiente dibujo (el cual representa un corte en el plano perpendicular a la bobina, justo donde se encuentra la superficie de plástico), ábralo con el Paint:
¿Cómo son las líneas de campo magnético? (Esquematícelas en el dibujo)
¿Cómo afecta la cantidad de espiras al campo magnético? ¿Cómo se traduce esto en el dibujo realizado en el ítem anterior?
¿Cómo afecta la separación entre las bobinas en la distribución de las líneas de campo magnético?
Para calcular el campo magnético entre las espiras: ¿utilizarías la Ley de Ampere o la de Biot-Savart? Justifique.
Ver Vídeo (Alta Calidad, solo disponible en versión off-line)
Luego de haber visto el video, que conclusiones puede sacar acerca:
la distribución de las líneas de campo magnético
¿Qué información aporta las líneas de campo sobre el comportamiento del campo magnético?
la simetría del problema y la factibilidad de aplicar la ley de Ampere en esta situación
