A-704 ELECTRÓNICA III
PRIMER EXAMEN PARCIAL - 25/03/00
TEMA: REALIMENTACIÓN

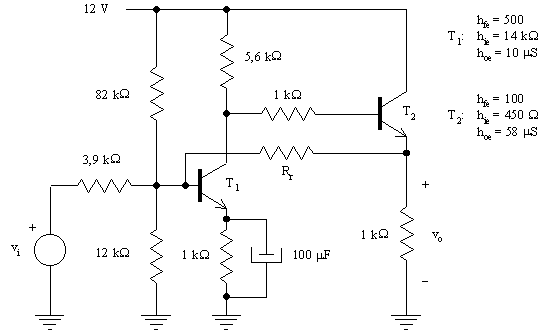

1) En el siguiente circuito
a) Calcular Rr para que la ganancia de tensión sea -20
b) Con ese valor de Rr estimar cuánto varía la ganancia cuando hfe1 varía en un 20%
NOTA: Usar criterios sistemáticos de realimentación y efectuar las aproximaciones que sean justificables.
2) a) ¿Cuál es el efecto de la realimentación sobre las impedancias de entrada y salida en un circuito serie-paralelo?
b) ¿Qué son y para qué sirven las condiciones de unilateralidad?
c) ¿Qué efecto tiene la realimentación sobre un ruido a la entrada?
d) En una realimentación ¿qué es la "ganancia estabilizada"?
