La
herramienta geométrica como reflexión y
racionalización
del proyecto y la obra arquitectónica a través del código gráfico.

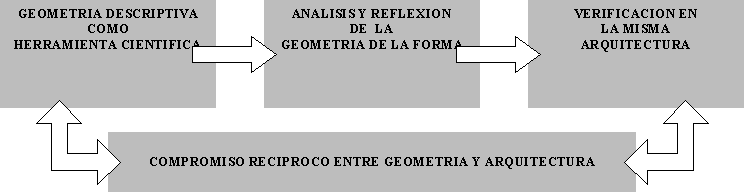

LA IDEA
Trazar
una línea de investigación enlazando los contenidos de la Geometría
Descriptiva como ciencia del razonamiento lógico de la geometría de la forma,
con la Arquitectura misma, verificable y construida. Desde el principio se buscó
demostrar el compromiso recíproco entre Geometría y Arquitectura.
El método de restitución o reconstrucción de fachadas a partir de la fotografía
fue la puerta de entrada para la elaboración de nuestro estudio.
Elegida la obra, fotografiarla, relevar un par de medidas, pasar al tablero, restituir-reconstruir la fachada...
y luego pasar al CAD,
digitalizando toda la información analítica y gráfica, para terminar en una
nueva perspectiva, desde el ordenador.
Obra
elegida: Iglesia del Stmo. Sacramento,
en la ciduad de Rosario, Argentina.
Fotografía
base para el trabajo de restitución.

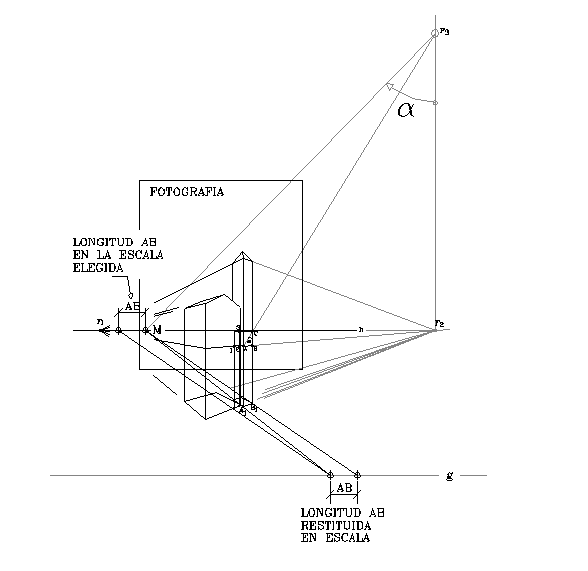

Resumen del método gráfico de restitución perspectiva

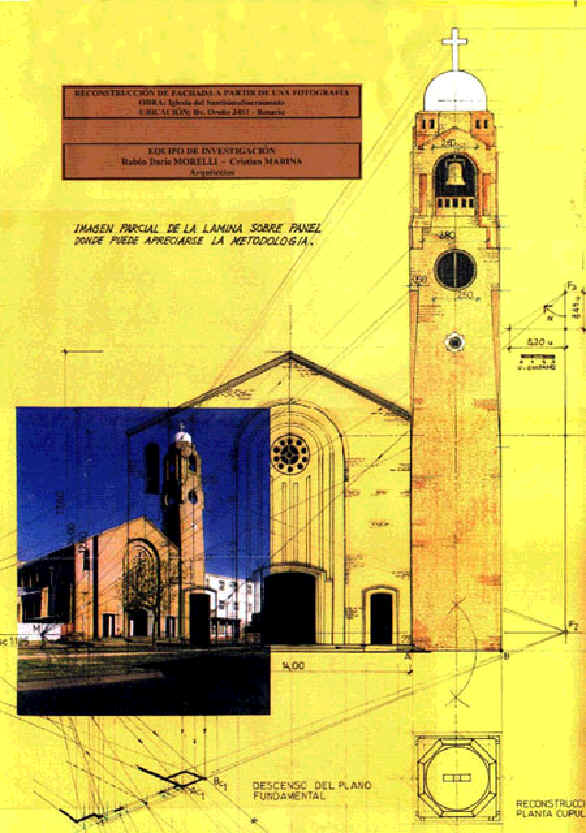

Imagen del panel de dibujo analógico donde se reconstruye la fachada.

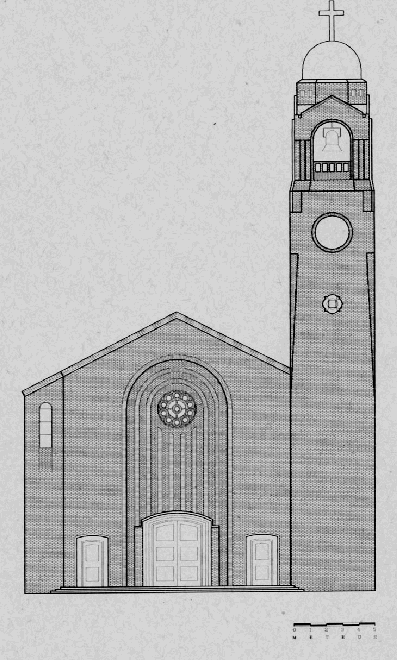

Digitalización en sistema CAD de la información analógica

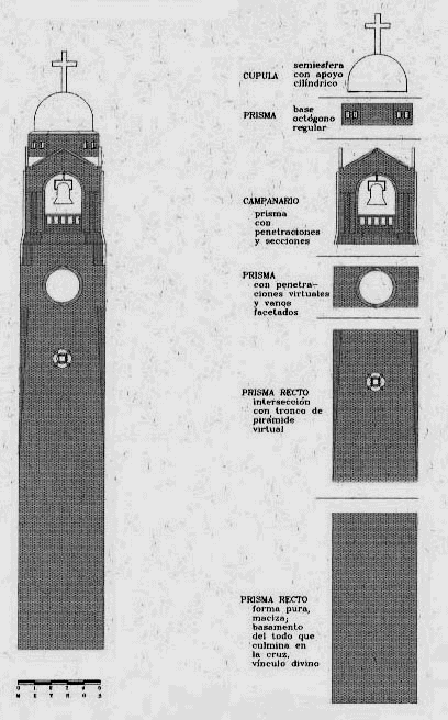

Análisis de la geometría de la forma

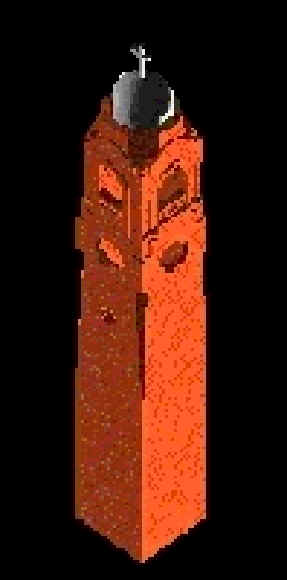

Maqueta digital de la torre campanario
Perspectiva

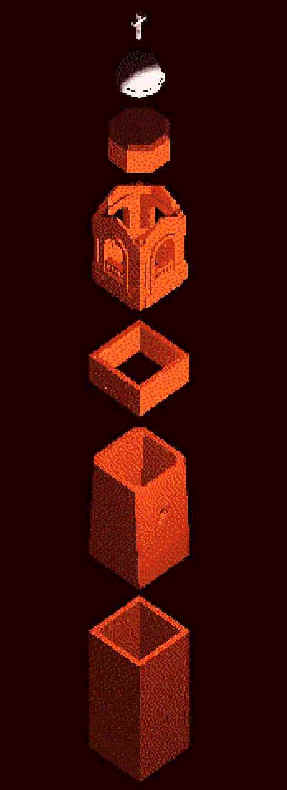

explosionada de la torre
en sus componentes geométrico formales

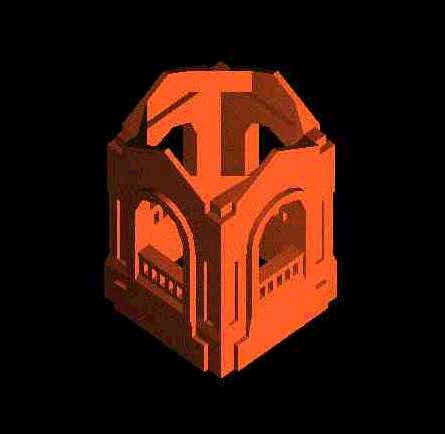

Detalle del campanario
CONCLUSIONES
LOGROS
Vinculamos
geometría descriptiva, gráfica digital y arquitectura en el campo del
conocimiento investigado.
Verificamos
la potencia de los métodos geométricos tradicionales para obtener información
geometral, con un alto grado de precisión. Si bien la reconstrucción puede
hacerse directamente desde el ordenador, preferimos combinar métodos
analógicos con digitales como experiencia. Tampoco
fue nuestra intención abordar ningún software específico de reconstrucción
fotogramétrica en nuestro estudio.
Reconstruimos
la perspectiva digital, la maqueta electrónica de la torre campanario.
LO
QUE NOS FALTA
Profundizar
nuestra línea de investigación y análisis de geometría y gráfica digital.
Profundizar el tema perspectiva y fotografía, principalmente en el camino hacia la fotogrametría arquitectónica.
Autores: Rubén Darío Morelli y Cristián Marina, arquitectos.
Departamento
de Dibujo de la Facultad de Ciencias Exactas, Ingeniería y Agrimensura. Centro
de Infografía Aplicada al Diseño y Cátedra de Geometría Descriptiva Aplicada
de la Facultad de Arquitectura, Planeamiento y Diseño.
Universidad Nacional de
Rosario. Provincia de Santa Fe. Argentina.
E-mail para contacto: rdm @ fceia.unr.edu.ar
Rosario - Argentina - 1999 / 2001
