SISTEMAS DE REPRESENTACIÓN (C-1.8.2). MÓDULO ESPECIALIDAD
1er. AÑO - Ingeniería Civil.

Docentes de la asignatura 2014: Profesora responsable del Módulo: Arq. Claudia A. Lenti PRÁCTICA: Arq. José M. Sánchez Montilla Ing. Dana Martella	MÓDULO ESPECIALIDAD - 3 hs semanales
	SOLICITA UNIRTE AL GRUPO FACEBOOK DE LA ASIGNATURA PARA APRENDER MÁS, ESTAR AL DÍA CON LAS NOTICIAS DEL CURSADO Y COMUNICARTE CON TUS DOCENTES Y COMPAÑEROS. En la página del Módulo General hay más información
	Bajate el programa de la Asignatura	ProgramaC-182 Vigencia desde 2013
	Bajate las Pautas generales de cursado y aprobación del Departamento de-SIRE <ver online> o hacé clic en vínculo al lado >>>>	cursado_aprobacion.zip
Esta asignatura se compone de dos módulos o partes: Módulo General Módulo Especialidad El Módulo General (5 Hs. semanales) comprende la teoría de la representación grafica en ingeniería (Geometría Descriptiva) y sirve para conocer los fundamentos de la expresión gráfica, como así también entrenarte en el razonamiento lógico y la visualización de las 3 dimensiones del espacio en el plano. El Módulo Especialidad (3 Hs. semanales) comprende el dibujo aplicado a la especialidad que te permite dialogar profesionalmente en el ámbito de todas las especialidades de construcciones civiles y la arquitectura. Aquí se aplican las normas propias y convencionalismos del dibujo profesional. La práctica de la asignatura se divide en dos momentos: 1) analógico: donde dibujarás con útiles tradicionales con importante aplicación del croquis. Aquí se pretende que en forma práctica resuelvas los ejercicios que requieren un momento de reflexión teórica y una determinada precisión gráfica en su resolución. 2) digital: trabajarás en el Laboratorio de Gráfica Digital, donde aprenderás los principios básicos de un programa CAD. Los trabajos prácticos que aquí se resuelven sirven para aplicar conceptos teóricos de geometría descriptiva y representación gráfica en general, y a medida que resuelves los ejercicios irás aprendiendo y dominando el sistema CAD. Aquí expresarás la estética y precisión que todo plano tiene que tener, y por supuesto presentarlo en papel. En cada Módulo se te indicará qué trabajos se dibujarán en CAD.
Laboratorio de Gráfica Digital: La práctica en laboratorio no pretende convertirse en un curso de CAD convencional. Pretendemos incorporar las herramientas digitales a medida que la solución de los ejercicios lo requieran. OBJETIVOS: 1) asimilar la lógica del software CAD. 2) descubrir un hábito de aprendizaje de la herramienta digital. 3) dibujar trabajos prácticos de la asignatura aplicando comandos básicos de dibujo y edición. A los efectos de que puedas profundizar la práctica digital fuera de clase, recomendamos consultar y aprovechar el material puesto a disposición y también consultar la bibliografía disponible en biblioteca sobre el sistema CAD que utilizamos. Arq. Rubén Darío Morelli - Profesor Titular

Material de estudio del Módulo Especialidad	Clic para descargar
Guía de Trabajos Teórico-Prácticos	TEORICOS A_al_M
Guía de Trabajos Prácticos para hacer en el Laboratorio de Gráfica Digital	PRÁCTICA CAD
Apuntes tema: Vistas y Lectura de Vistas Autor: Ing. Carlos A. Carranza	Vistas-SR Lectura de Vistas
Apunte tema: Axonometría. Autor: Ing. Carlos A. Carranza	Axonometria.pdf
Apunte tema: Cortes. Autor: Ing. Andrés Cribb	Cortes.pdf

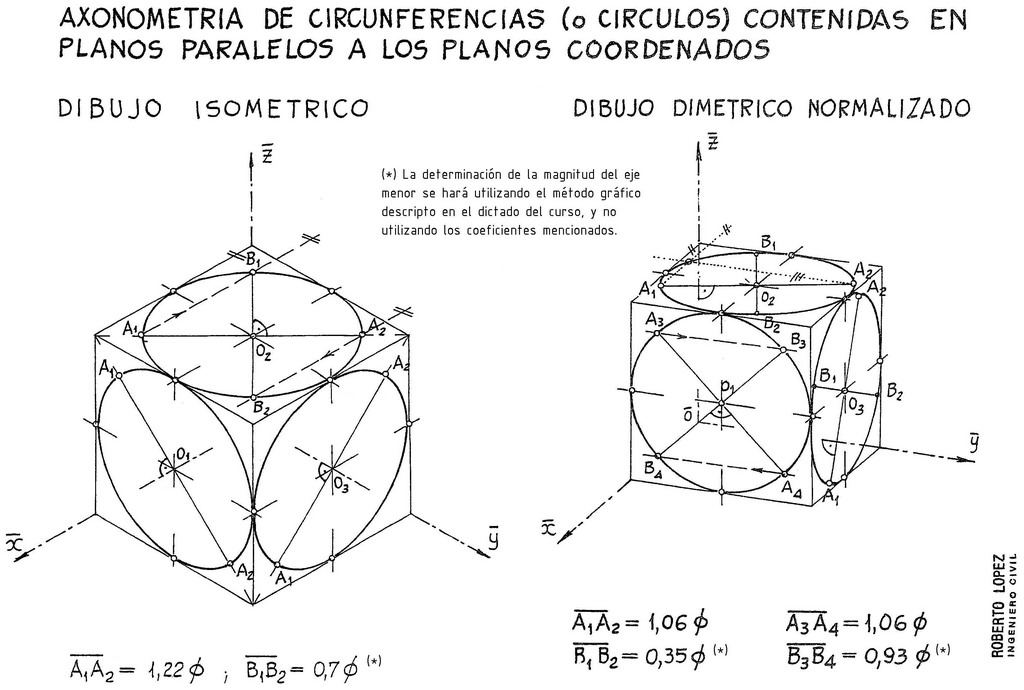

FICHA DE TEORÍA: Circunferencias en Axonometría (archivo de imagen)	Axonometría de la Circunferencia
MODELO DE CARÁTULAS PARA CARPETAS Y SOBRES DE CD del ME	Carátulas carpetas y CD del Módulo Especialidad
